主要部品代、わずか 300 円で作れるリナザウ用の外部キーボード赤外線インターフェースを紹介する。

キーボードの無い SL-A300 でも、動作確認済みだ！

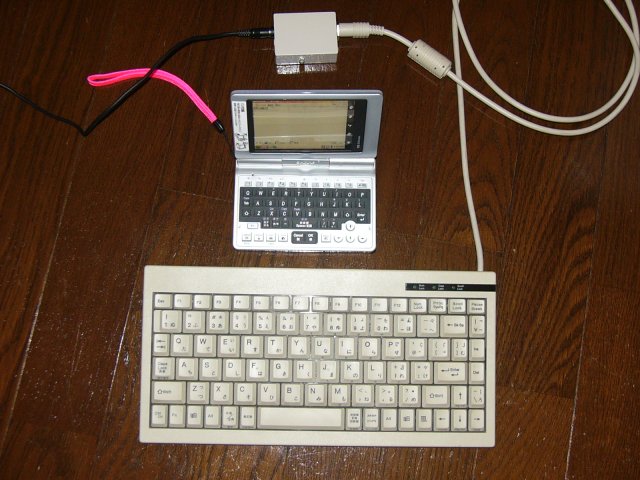

これが、実際に使って居る写真だ。

（家に転がって居た中で、一番小さいケースを使ったんだけど、大き過ぎた）

私の使って居る Zaurus は、SL-C760 なので、小さいとは言えキーボードが付いて居る。だが、小さすぎて、とてもタッチタイピングできないし、SL-A300 のようにキーボードが付いて居ない機種もある。

公式的には、リナザウ用の外部キーボードは無いようだ。ただし、SL-C1000 や SL-C3x00 以降の新しい Zaurus なら、USB のホストを持って居るので、USB キーボードを接続する方法がある。

しかし、SL-A300 SL-B500 SL-C7xx SL-C860 のようなちょっと旧式の機種には、USB のホスト機能が無いので、USB キーボードは使えない。

このような旧式のリナザウに Palm 用等の外部キーボードを接続する試みは、ネット上で幾つか公開されて居る。

・PS/2キーボードはSLザウルスの周辺機器となるか？

・Linux ZaurusにPS/2キーボードを繋ぐ

・ぱたぱたキーボードを LinuxZaurus に接続する（ハード編） ／ ぱたぱたキーボードを LinuxZaurus に接続する（ソフト編）

・IRK（赤外線キーボード）のすすめ

最初のリンクは、PS/2 キーボードを IrDA に変換する IrKB101 を使う話だが、肝心の IrKB101 が生産終了で入手困難だ。

次のリンクは、PS/2 キーボードを、３番目のリンクは Palm 用の外部キーボードを Zaurus のデータ同期用のシリアルインターフェースと接続する話だ。だが、私は、この方法は推薦しない。Zaurus のデータ同期用のシリアルインターフェースのコネクタは、配線が難しいので、余程、ハンダ付に自信がある人以外は、試さない方が良い。下手をすると、Zaurus に永久的な破損を与える可能性がある。

最後のリンクは、Palm 用の IrDA インターフェースの外部キーボードを Zaurus で使う話だ。配線は必要無く、ソフトウエアだけの対応だし、Palm 用の IrDA インターフェースの外部キーボードは入手可能なので、一番実現性が高い。

実は、私も買おうか、どうしようかと、現物を見に行った。価格が高い（税込9,800円）事と、ぱたぱたキーボードと言うには、意外と大きく重いので、買うのを躊躇してしまった。

そうこうして居るうちに、PIC と赤外線 LED だけで、IrDA 通信できることが判った。（詳細は「夏休み工作シリーズ 超低コスト 非接触型電圧プローブ」を参照のこと）

それなら、PIC と赤外線 LED で、PS/2 キーボードから IrDA への変換器が作れるだろうと挑戦したのが、今回の工作だ。PS/2 キーボードなら、色々な形状大きさの物が入手可能だし、わざわざ持ち運ばなくても出先に転がって居る可能性も高い。また、赤外線通信機能を使うので、工作に失敗しても、Zaurus を壊す可能性が少ない。

例によって、例のごとく、私は極端な「シンプル・イズ・ベスト」派なので、徹底的に回路を簡素化した。

部品は以下の通りだ。

・PICF629 (140円＠秋月) １個

・赤外線 LED (30円＠秋月) １個

・miniDIN 6ピン・ソケット (120円＠千石) １個

・470Ω抵抗 (5円＠千石) １個

・33KΩ抵抗 (5円＠千石) １個

このコンバータは、PS/2 キーボードの出力を、そのまま、IrDA の規格（SIR 1.0）の 9600 ボーで送るだけだ。

本来、PS/2 キーボード・インターフェースは、双方向だが、今回は簡略化のためにPS/2 キーボードから Zaurus への一方通行にして居る。このため、キーボードのスキャンコードの変更とか、CAPS LOCK／NUM LOCK ランプの点灯は行えないので、注意してもらいたい。

キーボードの出力コードを IrDA に変換しただけでは、Zaurus で、使うことはできない。

IRKでぱたぱたを使えるようにしよう で、公開して居る irk-zaurus-j_0.11.1f-tp4_arm.ipk のソースコードを改修した。

正直、私の改修した部分は、まだ、十分に熟成したプログラムでは無い。PS/2 キーボードのスキャンコード・テーブルを追加して、なんとか、入力だけはできるようになっただけだ。

それでも、オープンソースとして公開した方が、今後の展開は速いと思うので、公開する。

【作り方】

まず、プログラムを PIC に書き込む。（プログラムは、まとめて此の記事の末に載せた）

PIC への書き込みは、「夏休み工作シリーズ 超低コスト 非接触型電圧プローブ」と同様に、ＲＣＤライタの製作と、ＷｉｎＰｉｃ日本語版を使った。

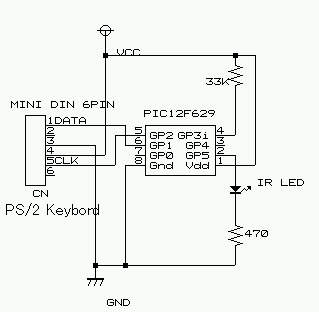

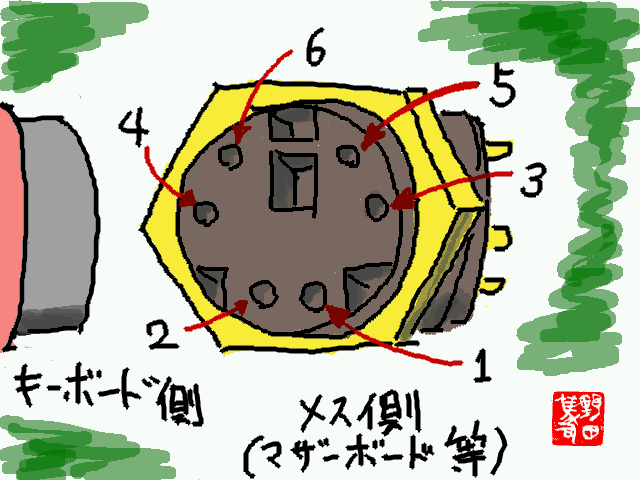

配線は、簡単だが、PS/2 用の miniDIN コネクタのピン配置が分りにくいので、図に書いて置いた。

電源は、PS/2 キーボードが、５Ｖを必要とするので、必然的に５Ｖになる。私は、＃２ソケットを付けて、Zaurus 用の AC 電源から供給できるようにしている。なお、新型乾電池オキシライド（単三型）×３本でも、動作を確認して居る。オキシライドは、電圧が高く約 1.7V なので、３直列で５Ｖ用のPS/2 キーボードが動くかと試したのだが、見事に動いた。

なお、回路図中では、GP4 は空いて居るが、実はここに、スキャンコードをシリアルで出力して居る。MAX232 のようなレベルコンバータを通したら、通常の COM ポートでも受信できる。形式は、9600 ボー 8N1 だ。なお、論理反転させて、電圧を 3.3V にすれば、 Zaurus のデータ同期用のシリアルインターフェースと接続する事も可能かもしれない。だが、既に述べたように、Zaurus のコネクタは、配線が難しいので、この方法は推薦しない。

【irk-zaurus-j_0.11.1f-mad0_arm.ipk】

Zaurus 側のプログラムは、ipk になって居るので、普通にインストールする。ただし、インストール中に、リセットがかかるので、注意されたい。

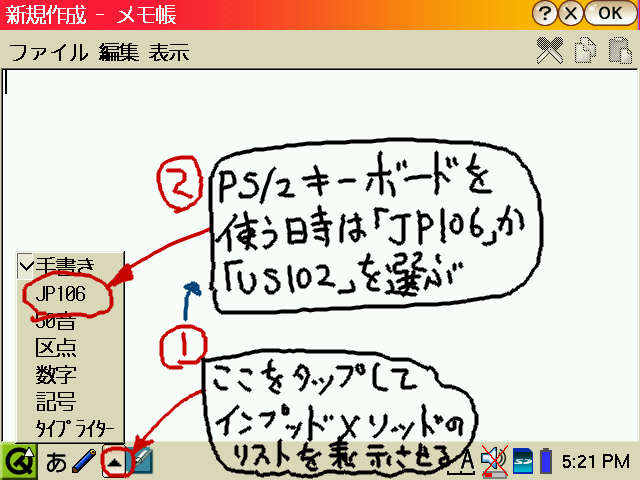

PS/2 キーボードから入力する時は、インプットメソッドの選択（▲マークをタップ）で、irk（デフォルトのままだと、JP106となって居る筈）を選ぶ。

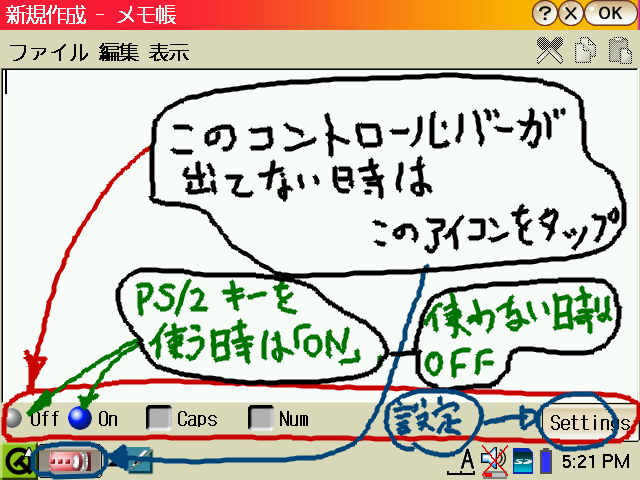

irk のコントロールバー（表示されてなけば、左下のアイコンをタップ）のＯＮを選ぶ。

この状態で、赤外線 LED を IrDA ポートに近付けると、PS/2 キーボードから入力できるはずだ。

また、英数字と日本語の切り替えは、『全／半』キーで行う。（ALT ＋『全／半』ではないので、注意！）

PS/2 キーボードからの入力をやめる時は、ＯＦＦにした後、インプットメソッドの選択で、irk 以外を選ぶ。

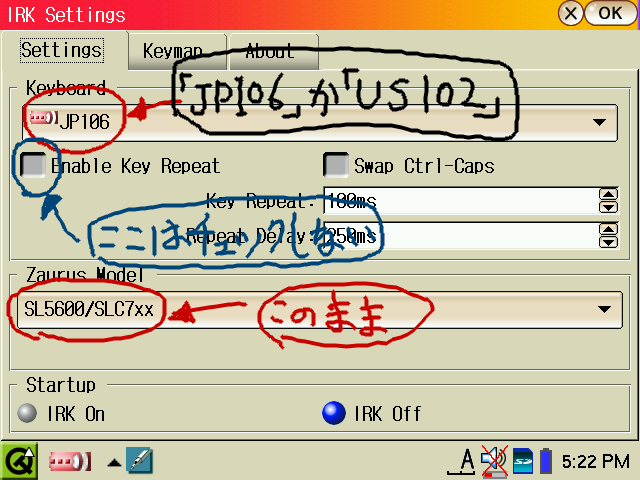

「Setting」ボタンで、設定画面が表示される。

PS/2 キーボードが、日本語キーボードなら「JP106」を、英語キーボードなら「US102」を選ぶ。

（私は、英語キーボードを持って居ないので、スキャンコードが正しいか、確認して居ない）

設定が反映されなかったり、調子が悪い時は、一度、インプットメソッドの選択で、irk 以外を選んだ後、もう一度、irk を選ぶと良いようだ。

それでも駄目なら、リセットしてみる。

既知のバグとして、

・「_」(半角下線)が入力できない。

・「・」(全角の中央点)が入力できない。

・シフト＋カーソルキーが使えない。

・テンキーが使えない。

　（写真でも分かるが、私のキーボードは小型でテンキーが無い。このため、スキャンコードの確認ができないため）

等がある。

Zaurus に限らず、その他の機器（PDA とか携帯電話）の入力に使えたら教えて下さい。

キーボードの無い Zaurus でも、PS/2 キーボードから入力する方法が分かったから、SL-AXXXX のような縦型 Zaurus シリーズが復活しないかなあ。

ライセンス・プログラム等

本当は、ハードウエアの回路については、著作権を放棄したい（余りにも簡単すぎるから）ところだが、日本の法律上、著作権の放棄はできんらしいので、著作権は野田篤司に帰属するが、誰でも自由に使って良いものと宣言する。

PIC 側のプログラムは、BSD ライセンスとする。

インプット・メソッド irk は、GPL。

なお、既に述べているが、インプット・メソッド irk の内、私の改修した部分は、まだまだ成熟の足りないプログラムだ。使用に関しては、くれぐれも自己責任でお願いしたい。

【PIC側プログラム】

・

pickeyir.lzh

　ソースファイルとアセブリ済みの HEX ファイル、ソースは、MPLAB でアセンブルできる。

　何を書き込むかについては、含まれる readme を参照のこと。

【Zaurus 用 インプット・メソッド】

・

irk-zaurus-j_0.11.1f-mad0_arm.ipk

　ipk になっているので、簡単にインストールできる。

　SL-A300 とSL-C700 で、動作確認。

【Zaurus 用 インプット・メソッド　プログラム・ソースコード】

・

source-mad0.tar.gz

　ソースコード。

【追記】

前回の工作も同じなのだが、上記の部品のままだと、赤外線 LED と Zaurus の IrDA ポートを 5cm 位まで近付ける必要がある。

調べてみたら、「IrDA で使う赤外線の波長は、850-900nm 、リモコン用の赤外線の波長は、900-950nm 」だ。

秋月で、30円で売って居る赤外線 LED の波長は、940nm で、リモコン用らしい。

ちなみに、千石で、140円で売って居る TLN231 (波長 870nm)を使うと通信可能距離が、一気に 30cm 位になる。

多少、高くなるが・・（差額、110円だが）
