Twitter で、飛行機（ウルトラライトプレーン）やロケット（ペットボトルロケット等）を飛ばす時、風向風速を自動で測れる装置があれば良いなって、話題が出た。

その時、「マイクだけで良いかも」と言う意見も出た。

確かに笛のような仕組みで風で音が鳴るようにしておけば、風速で音程とか音量が変わるようにしておけば、風向風速を測る事ができる。問題は、風の強さで音程とか音量が変わる「笛」を作る方だ。

と、他に良い方法が無いかと考えていたら、秋葉原の秋月電子で、300円で売っている超音波センサーを3セット使えば、風向風速を測るアイデアが思い付いた。

これは良いアイデアかと思ったが、他に同じような事を考えている人も居るかと思って、ネットで「超音波」「風向風速計」と言うキーワードで検索してみた。

すると出るわ出るわ、いっぱい出てきた。聞けば、超音波風向風速計は東京オリンピックの頃に実用化されたらしい。なんだ、50年近く出遅れたか・・・

とは言え、この辺の超音波風向風速計は買えば80万円くらいするらしい。

でも、今の技術なら、数千円くらいで自作できそうな気がする。

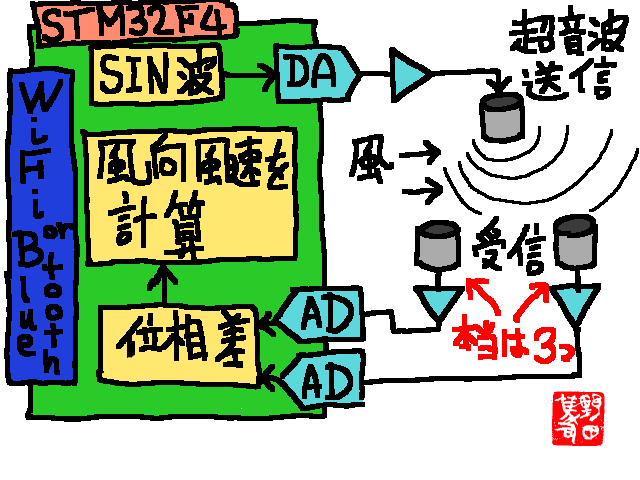

それが、イラストに描いたブロック図。普段、自作デジタルオーディオプレーヤーに使っているSTM32F4を使う。STM32F4の ADC は 3チャンネルで最速0.25μsでサンプリングできる。これに超音波センサー受信部からの信号を直接入れて、3つの入力波形の位相を比較する。

超音波送信部から出た音は、10〜30センチほど離れた場所に三角形状に置かれた受信部に届くが、この時、風下にある受信部に早く、風上にある受信部には遅く届く。この時間差を測定して風向風速を計算するのだ。

ちなみに、音速は340m/sなので、40kHzの波長は、8.5mm。送信部と受信部の距離を34センチとすると、風速1m/sの精度で風速を測るには、1mmの精度で測定する必要がある（送信部と受信部のなす角に依存する）が、STM32F4の高速ADCなら、受信波形の位相差を測定することで何とかなりそうだ。

後は、STM32F4で計算するだけ。三角関数でも何でも使えるからOKだ。

測定した風向風速は、SDカードに記録したり、Bluetoothや無線LANでスマホやパソコンにデータを送る事ができる。

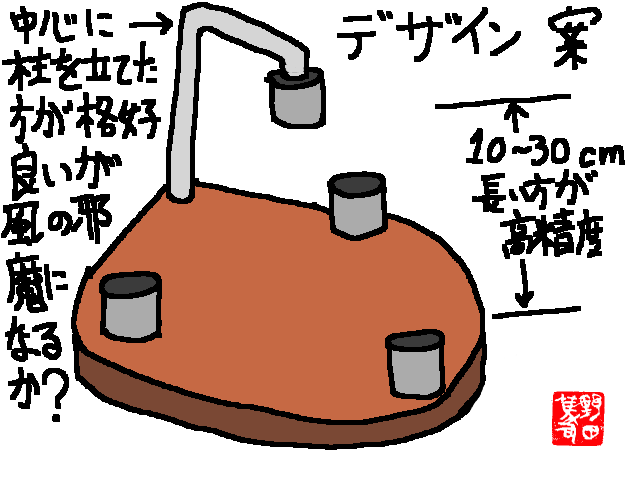

どうせ作るなら、格好良くしたい。考えたのが、2つ目のイラスト。でも、あんまり格好よくないな。

ネットで検索すると、これとかこれとか格好良いものがいっぱいある。

もっと格好良いデザインがあったら、教えて！

ちなみに、水平方向の風向風速なら、送信部１つに受信部３つで良いが、垂直方向まで測定するときは、送信部３つに受信部３つとなる。

と、ここまで細かく書いたのは、誰か作るの手伝ってくれないかなぁ・・ってこと。私も色々作っているので、時間もないし。

つまり、オープンハードで開発したいのだ。元々、アイデアは、東京オリンピックの頃から実用化されているくらいだから、特許等の問題もない。

格好良いデザインもだけど、ハードやソフトで手伝って、その上、オープンソース・オープンハードで公開することに協力してくれる人求む。
